輪胎生產企業原材料庫房或烘膠房，輪胎廠密煉中心烘膠庫房是生產前期原料準備工藝的一個重要組成部分。為了減少工廠外的原料膠托盤對原料造成污染和影響，因此需要將天然橡膠（合成膠）塊搬運到工廠自己的托盤上，方便烘膠和運輸；目前除少數大型外資和合資企業，大多數工廠膠塊轉運托盤都是完全靠體力進行搬運，每個工人每班要搬運300-1000塊，因此膠塊搬運勞動強度大，容易產生腰肌勞損等職業病，因此如何與國際化輪胎企業接軌同時降低員工勞動強度和減少職業病一直是困擾輪胎企業管理層的問題。人體工學真空抓膠系統可滿足這方面的需求。

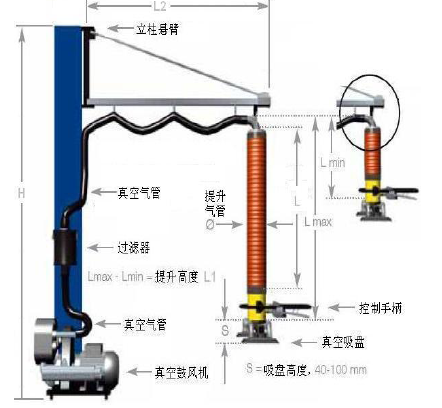

一、氣管吸吊機的工作原理（如圖）

1、 吸取：通過真空鼓風機的工作，將真空吸盤和橡膠塊形成負壓，通過手柄控制提升和轉移搬運。
2、 釋放：通過控制手柄的操作，將真空吸盤和橡膠塊的負壓解除，自然釋放。

二、橡膠原材料庫房、烘膠房膠塊搬運系統解決系統方案

應用工位
　　輪胎生產企業原材料庫房或烘膠房，輪胎廠密煉中心烘膠庫房是生產前期原料準備工藝的一個重要組成部分。為了減少工廠外的原料膠托盤對原料造成污染和影響，因此需要將天然橡膠（合成膠）塊搬運到工廠自己的托盤上，方便烘膠和運輸；目前除少數大型外資和合資企業，大多數工廠膠塊轉運托盤都是完全靠體力進行搬運，每個工人每班要搬運300-1000塊，因此膠塊搬運勞動強度大，容易產生腰肌勞損等職業病，因此如何與國際化輪胎企業接軌同時降低員工勞動強度和減少職業病一直是困擾輪胎企業管理層的問題。人體工學真空抓膠系統可滿足這方面的需求。

適用范圍
● 輪胎生產企業、橡膠制品生產企業
● 原材料庫房、托盤轉運
● 橡膠生產與貿易企業周轉庫房、橡膠塊托盤碼垛。

三、密煉線膠塊搬運系統解決方案

應用工位

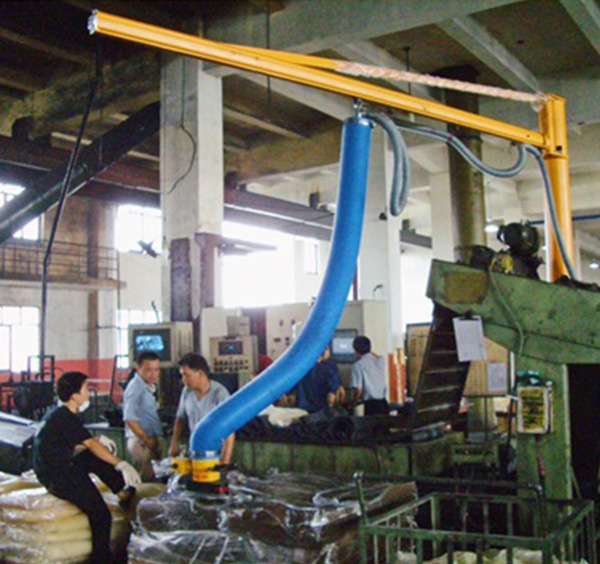

　　輪胎制造企業與橡膠制品企業的密煉中心（煉膠車間），使用人體工程學設計真空抓膠系統，利用真空吸盤幫助密煉機臺的操作人員快速將橡膠塊從托盤搬運至電子皮帶秤上。操作員只需運用控制手柄來調節系統的真空度，就能夠輕松實現膠塊的起吊和搬運。降低操作人員勞動強度、提高生產效率、優化生產流程

適用范圍
密煉中心的母煉機膠塊上料，密煉室容積從250L到650L, 如：GK250,GK270,GK400型密煉機；F270，F(xiàn)370，F(xiàn)650型密煉機等機型

四、氣管吸吊機的技術參數

1、整機功率：3.0/4.3/5.5KW  380V  50/60HZ 三相交流電
2、最大負載：150kg
3、提升氣管凈長：自然懸垂長度2500/4000mm，不含吸盤及連接頭高度。
4、提升位移：最大1700/2500mm，即提升氣管最大壓縮行程。
5、提升速度：0-1m/s，并可在其范圍內自由調節或設定動平衡。
6、控制方式：物料的提升/下降/吸取/釋放均由同一閥桿手動控制
7、吸放時間：吸取時間小于0.2秒，釋放時間小于0.5秒。

五、氣管吸吊機的主要部件簡述

1、真空鼓風機：干式無油風冷，具有轉速高、流量大等特點，并提供高真空度用于補償泄漏量。
2、真空過濾器：過濾進入真空系統的雜質和顆粒，保護真空系統。

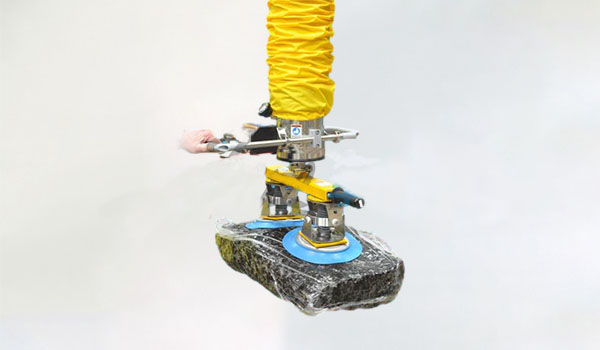

3、真空吸盤：特制波紋吸盤、適應橡膠塊表面的不規則性。
4、控制手柄：物料的提升/下降/吸取/釋放均由同一閥桿手動控制
5、旋轉接頭：軸承設計可使提升氣管能夠自頂部進行360o旋轉，內置單向閥當真空鼓風機斷電時可以自動鎖閉真空，延長保壓時間，確保系統安全性。
6、提升氣管：隨其內真空壓力的升高或降低而收縮或伸長，以實現豎直方向位移。
7、消音箱：當操作區域有噪音要求時，用于降低真空鼓風機的噪音約10個分貝。
