在現代化生產過程中，產品最終以包裝箱（袋）形式進行搬運、堆垛并進入倉儲、物流環節是個普遍過程。但在此過程中如何高效、輕松、省力實現，各家的狀況不一。據筆者不完全統計和現場考察主要分三種情況：其中1、全自動流水線配套自動抓取，這種形式主要集中在重量小、尺寸小的產品。2、自動生產線配套人工輔助操作，主要集中在家電行業（如曾參與的格力、美的、格蘭仕、方太、長虹、奧克斯等）和食品行業（如雀巢、樂天、徐福記、味全、卡夫、達能等）。3、半自動生產線配套完全人工操作,主要集中在重量大、尺寸大的產品。在這里我們重點介紹應用于自動生產線配套人工輔助操作的輕松、省力、極具性價比設備——?dú)夤芪鯔C(jī)

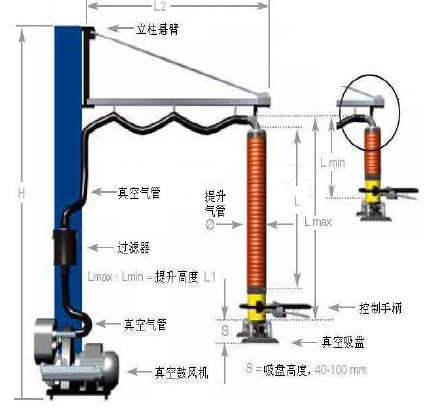

一、氣管吸吊機的工作原理（如圖）

1、 吸?。和ㄟ^真空鼓風機的工作，將真空吸盤和包裝箱（袋）形成負壓，通過手柄控制提升和轉移搬運。
2、 釋放：通過控制手柄的操作，將真空吸盤和包裝箱（袋）的負壓解除，自然釋放。

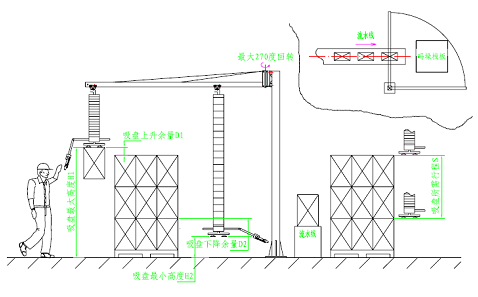

二、氣管吸吊機的工作概況

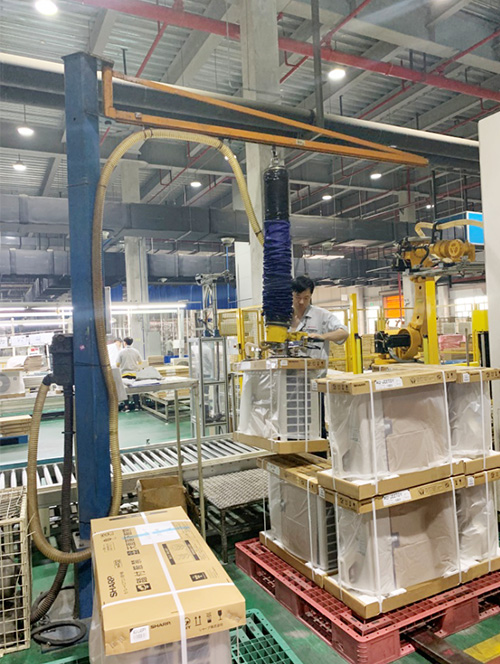

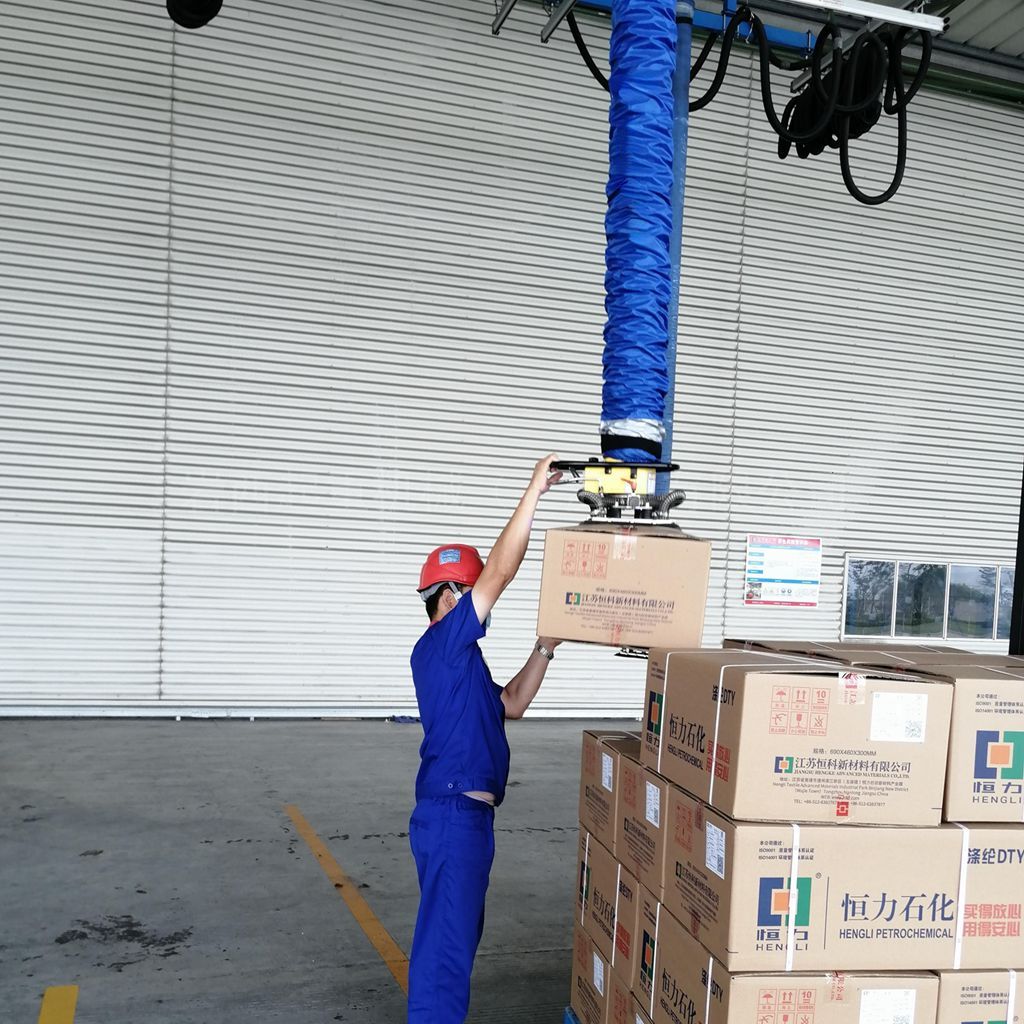

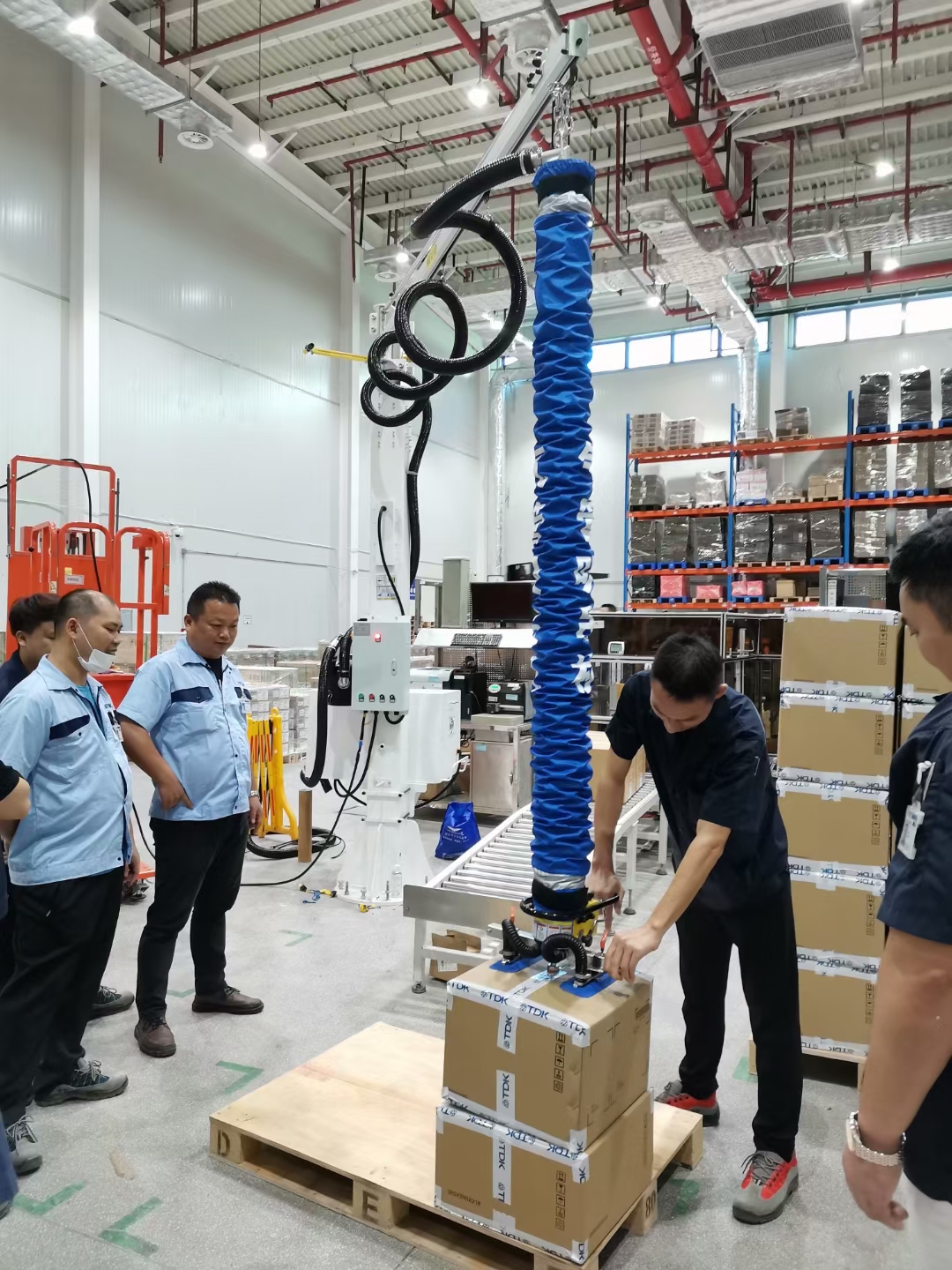

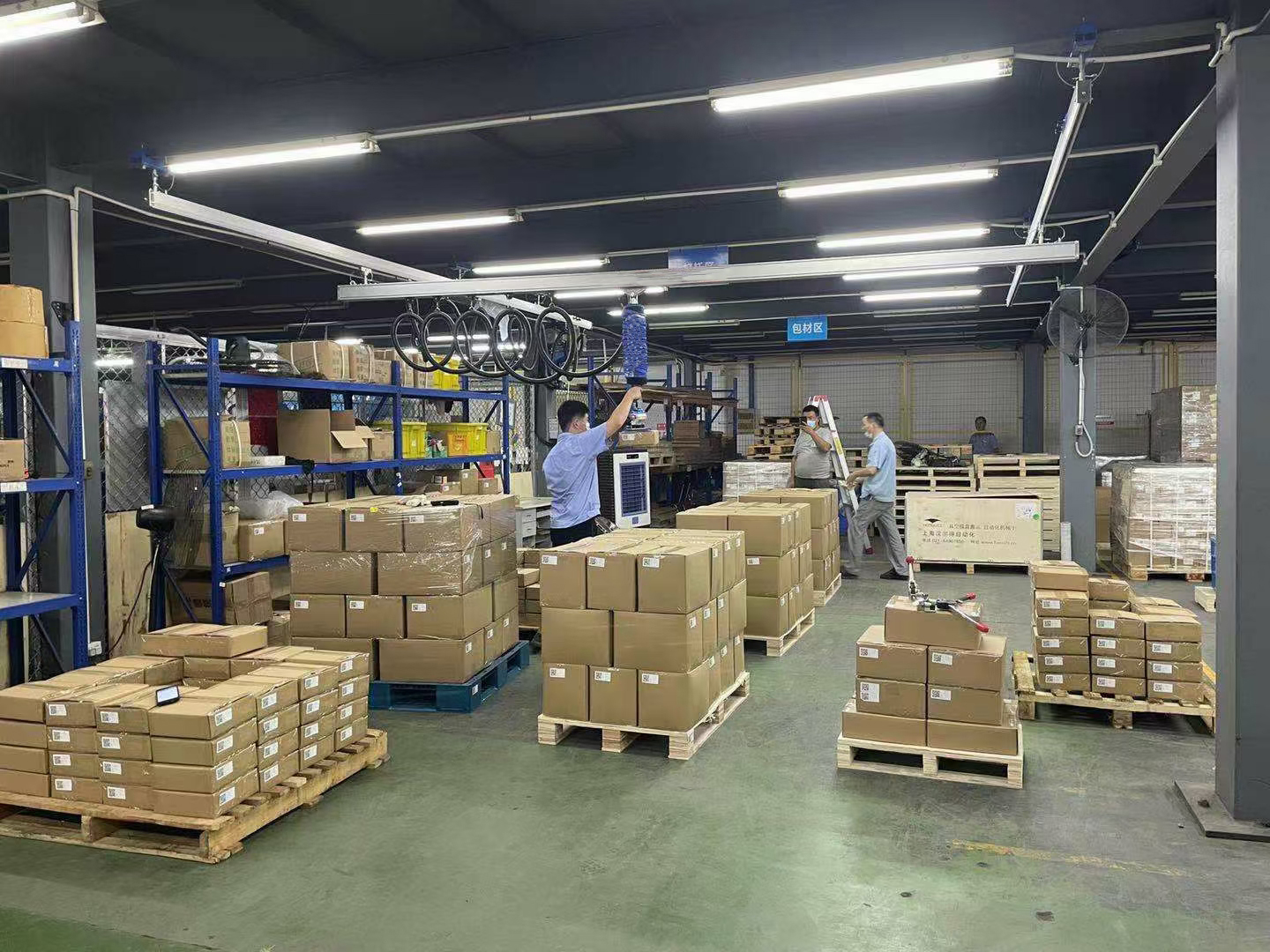

包裝箱的搬運、堆垛

三、氣管吸吊機的技術參數

1、 整機功率：3.0/4.3/5.5KW  380V  50/60HZ 三相交流電
2、 最大負載：150kg，大于的紙箱產品可以吸取，但是需要考慮紙箱的承重能力。
3、 提升氣管凈長：自然懸垂長度2500/4000mm，不含吸盤及連接頭高度。
4、 提升位移：最大1700/2500mm，即提升氣管最大壓縮行程。
5、 提升速度：0-1m/s，并可在其范圍內自由調節或設定動平衡。
6、 控制方式：物料的提升/下降/吸取/釋放均由同一閥桿手動控制
7、 吸放時間：吸取時間小于0.2秒，釋放時間小于0.5秒。

四、氣管吸吊機的主要部件簡述

1、真空鼓風機：干式無油風冷，具有轉速高、流量大等特點，并提供高真空度用于補償泄漏量。
2、真空過濾器：過濾進入真空系統的雜質和顆粒，保護真空系統。

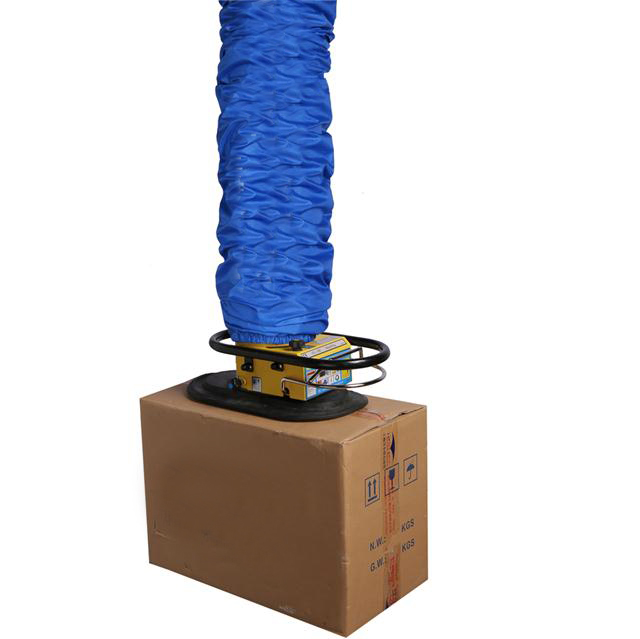

3、真空吸盤：用于吸附箱（袋）表面，根據不同表面選用不同吸盤。
4、控制手柄：物料的提升/下降/吸取/釋放均由同一閥桿手動控制
5、旋轉接頭：軸承設計可使提升氣管能夠自頂部進行360o旋轉，內置單向閥當真空鼓風機斷電時可以自動鎖閉真空，延長保壓時間，確保系統安全性。
6、提升氣管：隨其內真空壓力的升高或降低而收縮或伸長，以實現豎直方向位移。
7、消音箱：當操作區域有噪音要求時，用于降低真空鼓風機的噪音約10個分貝。

最后，在我們的實踐過程中發現以下幾個問題需要在工作中注意：

1、 當包裝箱體堆垛到棧板上第三層時，受操作者高度所限，釋放有所困難，現通過添加快速釋放閥解決。
2、 在實際使用過程中，懸臂吊或輕型軌道的靈活性決定真空吸盤吊的省力、便捷。
3、 包裝箱（袋）的材質和包扎方式?jīng)Q定真空吸盤的選型和布局。
4、 在食品行業搬運糖袋時經常會遇見糖板結現象，真空吸盤的選取更為重要
5、 現場操作者的熟練程度決定工作效率和設備的穩定性。
6、 真空鼓風機的選型和物料的重量、表面泄漏量有很大關系。并非流量越大越好。
